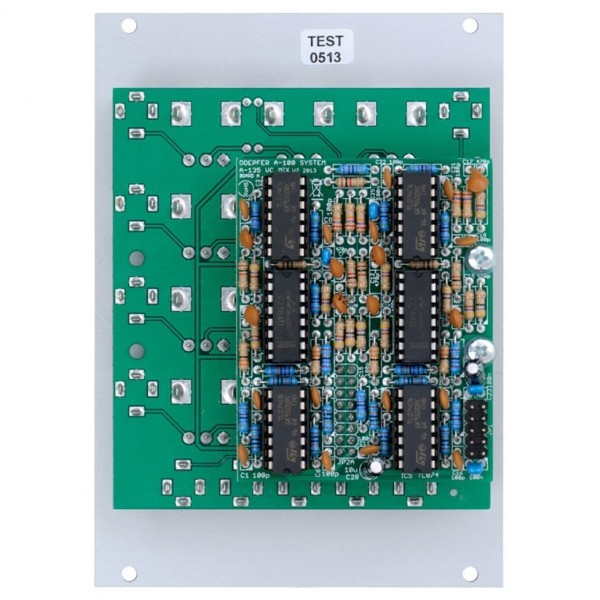

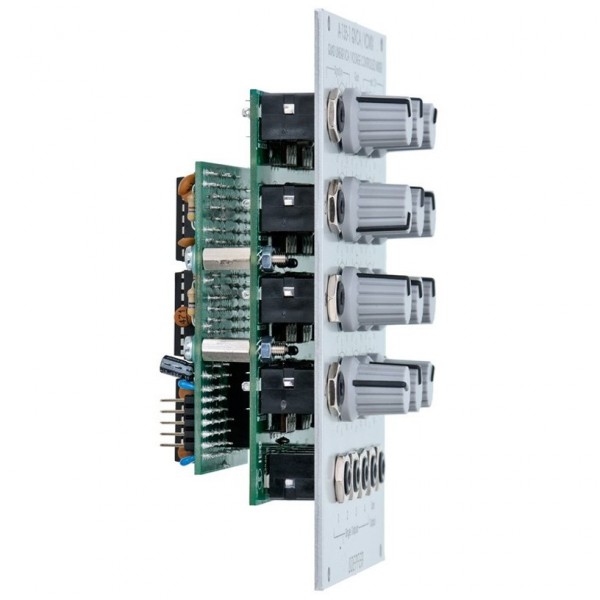

Doplnění verze 3

Doepfer A-135-1 Voltage Controlled Mixer prošel od prvního vydání několika změnami a aktualizacemi. Verze 3 přináší vylepšení zavedená ve verzi 2, mezi něž patří přidané samostatné výstupy pro každý VCA, kompaktnější 18HP čelní panel a DC vázané vstupy/výstupy pro zpracování pomalu se měnících CV. Přepracovaná verze 3 na tato vylepšení navazuje ještě dál tím, že na modulu normalizuje všechny signálové vstupy a výstupy. Všechny signálové vstupy jsou normalizované, takže například vstup č. 1 je normalizovaný na vstup č. 2, pokud do zdířky č. 2 není zasunut konektor. Toto pravidlo platí i pro další vstupy: 2 je normalizovaný na 3 a 3 je normalizovaný na 4 (1 na 2, 2 na 3, 3 na 4). Toto normalizování vstupů lze přerušit odstraněním propojky na PCB. Stejným způsobem jsou normalizované i CV vstupy. Pro součtový výstup si také můžete zvolit mezi mode „All" a „Selection". Mode All míchá dohromady všechny čtyři VCA. Mode Selection funguje tak, že pokud do odpovídající zdířky samostatného výstupu zasunete konektor, daný VCA se ze součtového signálu vyřadí.

Ovládací Elements a indikátory

• Audio In Attenuator (x4): Tyto čtyři atenuátory řídí úrovně příslušných audio vstupů. Nastavte ovladače na požadované vstupní úrovně audio signálů na Audio Inputs. Umožňují kompenzovat rozdílné úrovně audia v původních signálech, takže stejné CV vede přibližně ke stejné úrovni audia na výstupu
• Gain (x4): Nastavuje zesilovací posun pro daný VCA. Poloha „0" odpovídá nulovému zesilovacímu posunu, což znamená, že daný kanál nepřispívá do výstupu žádným signálem, pokud na externí CV vstup není přivedeno kladné CV. Zvýšením ovladače gain se zesílení zvyšuje úměrně nastavení gain, i když na externí CV vstup není přivedeno žádné napětí. Pomocí ovladače gain se zesilovací charakteristika posune do kladného rozsahu. VCA v A-135-1 mají lineární řídicí charakteristiku, což znamená, že zesílení je v přímé lineární úměře k CV vstupu
• ext. CV Attenuator (x4): Tyto čtyři atenuátory řídí úrovně příslušných CV vstupů. Ovládají míru vlivu CV na zesílení

Vstupy a výstupy

• Audio In (x4): Samostatné vstupy pro zapojení signálů, které chcete zesílit
• Ext. CV IN / CV 2 (x4): Samostatné zdířky pro řídicí napětí. Efektivní rozsah CV každého VCA je od 0 V (bez zesílení) do přibližně +5 V (maximální zesílení). Efektivní řídicí napětí je součtem napětí z ovladače gain (cca 0 V až +5 V) a externího CV, které lze zeslabit pomocí atenuátoru ext. CV
• Single Outputs (x4): Samostatné výstupy pro zesílené audio signály z každého VCA
• Sum Output: Toto je výstupní zdířka pro součet čtyř audio vstupů zesílených čtyřmi VCA

Specifikace

• Šířka: 18HP / 90,3 mm
• Hloubka: 50 mm (měřeno od zadní strany čelního panelu)
• Proud:
  • +12V: +60 mA
  • -12V: -50 mA
